PROCESO DE OBTENCIÓN DEL ALUMINIO.
El aluminio es uno de los elementos más abundantes de la corteza terrestre (8%) y uno de los metales más caros en obtener. La producción anual se cifra en unos 33,1 millones de toneladas, siendo China y Rusia los productores más destacados, con 8,7 y 3,7 millones respectivamente. Una parte muy importante de la producción mundial es producto del reciclaje. En 2005 suponía aproximadamente un 20% de la producción total.

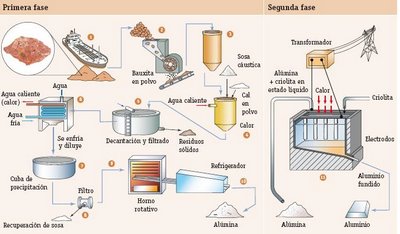

La obtención del aluminio se realiza en dos fases: la extracción de la alúmina a partir de la bauxita (proceso Bayer) y la extracción del aluminio a partir de esta última mediante electrolisis. Cuatro toneladas de bauxita producen dos toneladas de alúmina y, finalmente, una de aluminio. El proceso Bayer comienza con el triturado de la bauxita y su lavado con una solución caliente de hidróxido de sodio a alta presión y temperatura. La sosa disuelve los compuestos del aluminio, que al encontrarse en un medio fuertemente básico, se hidratan:Al(OH)3 + OH- + Na* → Al(OH)4- + Na*AlO(OH)2 + OH- + H2O + Na* → Al(OH)4- + Na*
Los materiales no alumínicos se separan por decantación. La solución cáustica del aluminio se enfría luego para recristalizar el hidróxido y separarlo de la sosa, que se recupera para su ulterior uso. Finalmente, se calcina el hidróxido de aluminio a temperaturas cercanas a 1000 °C, para formar la alúmina.2 Al(OH)3 → Al2O3 + 3 H2O
El óxido de aluminio así obtenido tiene un punto de fusión muy alto (2000 °C) que hace imposible someterlo a un proceso de electrolisis. Para salvar este escollo se disuelve en un baño de criolita, obteniéndo una mezcla eutéctica con un punto de fusión de 900 °C. A continuación se procede a la electrólisis, que se realiza sumergiendo en la cuba unos electrodos de carbono (tanto el ánodo como el cátodo), dispuestos en horizontal. Cada tonelada de aluminio requiere entre 17 y 20 MWh de energía para su obtención, y consume en el proceso 460 kg de carbono, lo que supone entre un 25% y un 30% del precio final del producto, convirtiendo al aluminio en uno de los metales más caros de obtener. De hecho, se están buscando procesos alternativos menos costosos que el proceso electrolítico.El aluminio obtenido tiene un pureza del 99,5% al 99,9%, siendo las impurezas de hierro y silicio principalmente. De las cubas pasa al horno donde es purificado mediante la adición de un fundente o se alea con otros metales con objeto de obtener materiales con propiedades específicas. Después se vierte en moldes o se hacen lingotes o chapas.
UTILIZACIÓN DEL ALUMINIO EN EL AUTOMÓVIL:
Aunque el aluminio en la fabricación de automóviles tiene su origen en el empleo para desarrollar diferentes elementos mecánicos, su uso más generalizado se centraba en la fabricación de bloques de motor, culatas, elementos de refrigeración, etc., por sus buenas cualidades para la evacuación de calor de dichos elementos y fácil mecanización.
La firma Rover, influenciada por la crisis económica provocada por la segunda guerra mundial y por el excedente de aluminio, después de la contienda se vio obligada a utilizar este material en sus vehículos.
En los últimos años, su aplicación se a generalizado, gracias a su escaso peso y a su elevada rigidez, éste material, es capaz de mejorar su comportamiento, logrando excelentes relacionales peso-potencia y mejorando notablemente el comportamiento dinámico.
Hasta hace unos años, únicamente vehículos de cierta exclusividad, como los modelos de Ferrari, Honda NSX o el Jaguar XJ 220 montaban este tipo de carrocerías, en la última década el aluminio se ha incorporado a los elementos de la carrocería de forma predominante.
El aluminio, es el metal más utilizado en la fabricación de automóviles actuales después del acero.
Vehículos fabricados en grandes series como el Audi A8, Audi A2, el BMW Serie 5 y el Renault Vel-Satis, son ejemplo de estructuras total o parcialmente construidas en este material.
Desde el año 2000, se comenzó a incorporar de forma generalizada piezas exteriores de este material en; capós, aletas, paneles de puerta e incluso techos.
Características del aluminio en la industria del automóvil:
Ligereza:
El peso especifico es de, la tercera parte del peso del acero, lo que puede llegar a suponer una disminución del 40% del peso total de la carrocería. Así, disminuye el consumo de combustible aproximadamente en 0’5 litros cada 100 Km y cada 10% de disminución en peso. Por lo tanto, también se producirá una reducción directa de las emisiones contaminantes (CO2 – Dióxido de carbono) a la atmósfera.
Seguridad:
Los vehículos se diseñan con un habitáculo suficientemente rígido, en combinación con zonas de deformación programada, tanto en la parte frontal como en la posterior. En estos dos aspectos donde el aluminio tiene un comportamiento excelente, ya que las carrocerías de este material suelen ser mucho más rígidas que las de acero, además de permitir crear perfiles y elementos de deformación capaces de disipar gran parte de la energía de un impacto.
Por ello, aunque la carrocería de algunos vehículos sea de acero, montan como absorbedores de impacto o almas de paragolpes elementos de aluminio.
La mejora de la seguridad en los vehículos de aluminio también se debe a la menor energía de choque producida, debida, a la menor energía cinética que habrá que disipar en caso de impacto.
Desde el punto de vista de la seguridad activa, la capacidad de respuesta de los vehículos construidos en este material, con motores más pequeños, es mayor, mejorando la relación peso-potencia. Además, como la masa a detener en una frenada de emergencia es menor, aumenta la efectividad de los sistemas de frenado, aumentando la velocidad de paso en curvas al disminuir la masa y, por lo tanto, la fuerza centrífuga generada.
La rigidez (a torsión y flexión) de la carrocería es mayor, favoreciendo así la respuesta del vehículo y su seguridad activa.
Reciclabilidad del aluminio:
Su facilidad para ser reciclado lo hace más atractivo para los constructores, puesto que en el proceso de reciclado con escasos aportes de energía, se mantiene la calidad del material extraído por este procedimiento, generando un ahorro importante comparado con la extracción del aluminio primario: (Bauxita).
Protección contra la corrosión:
La facilidad de reacción del aluminio con el oxígeno hace que se recubra con una capa de oxido (Alúmina), que protege al material contra la oxidación, de forma natural.
Sin embargo, su uso no puede combinarse con materiales de diferente potencial electroquímico sin las debidas precauciones, pues se originan procesos de corrosión galvánica con la consiguiente destrucción del aluminio. Por ello se a de evitar el contacto entre el aluminio y el acero, usando diferentes recubrimientos o adhesivos de baja conductividad eléctrica, para evitar en todo momento, este problema.
Capacidad de conformación:
La conformabilidad del aluminio es notablemente mejor y más fácil de lograr que la del acero, mediante los sistemas de embutición, extrusionado, forja, fundición, mecanizado y laminado, todo ello con menores gastos energeticos.
Extrusión:
Esta técnica consiste en hacer pasar un disco o pastilla de aluminio por un hueco calibrado, con la ayuda de un punzón o embolo ajustando su geometría de manera progresiva como barras o tubos y perfiles.
Embutición:
La técnica consiste en la configuración de una forma plana para transformarla en un hueco con superficie no desarrollable mediante la acción combinada de un conjunto punzón-embutidor y matriz-embutidora.
Forja:
Consiste en el moldeo de un material a través de una compresión, hasta conseguir la forma deseada.
Fundición:
Este procedimiento se hace mediante diferentes técnicas, como la fundición en coquilla, en arena, o de forma inyectada, la colada o el material fundido es introducido en un molde. Tras su enfriamiento, adquiere la geometría final deseada.
Mecanizado:
En el mecanizado, la forma de la pieza es aportada mediante una herramienta de corte (fresa o cuchilla), la cual está fija o en movimiento respecto a las piezas, según el procedimiento de mecanizado empleado.
Laminación:
Técnica consistente en modificar la sección de una pieza, con fuerzas de compresión generadas al pasar el material por cilindros rotativos, que giran a igual velocidad tangencial.
De esta manera se obtienen laminas o chapas de diferentes espesores, que servirán como producto preformado para otras aplicaciones como las operaciones de estampación o embutición.
Generalmente, tras finalizar el proceso de laminación, las chapas son endurecidas mediante un proceso térmico, denominado termofraguado, donde las piezas son calentadas a una temperatura en torno a 200º C, durante 30 minutos. De esta manera, se mejora el limite elástico y la resistencia a la tracción.
COMPARATIVA ENTRE EL ACERO Y EL ALUMINIO:
Propiedades mecánicas :
El problema que se nos presenta a la hora de elegir entre acero o aluminio en la fabricación de la carrocería de un automóvil es, como en todo en esta vida , el intento de reducir costes. En primer lugar el aluminio parte con ventaja ya que es mas ligero frente al acero pero , con el tiempo se fue comprobando que el precio de todas aquellas alternativas al acero era muy superior a este por lo que el acero sigue siendo hoy día el elemento mas importante en construcción de carrocerías de automóviles.
Su facilidad para ser reciclado lo hace más atractivo para los constructores, puesto que en el proceso de reciclado con escasos aportes de energía, se mantiene la calidad del material extraído por este procedimiento, generando un ahorro importante comparado con la extracción del aluminio primario: (Bauxita).
Protección contra la corrosión:
La facilidad de reacción del aluminio con el oxígeno hace que se recubra con una capa de oxido (Alúmina), que protege al material contra la oxidación, de forma natural.
Sin embargo, su uso no puede combinarse con materiales de diferente potencial electroquímico sin las debidas precauciones, pues se originan procesos de corrosión galvánica con la consiguiente destrucción del aluminio. Por ello se a de evitar el contacto entre el aluminio y el acero, usando diferentes recubrimientos o adhesivos de baja conductividad eléctrica, para evitar en todo momento, este problema.
Capacidad de conformación:
La conformabilidad del aluminio es notablemente mejor y más fácil de lograr que la del acero, mediante los sistemas de embutición, extrusionado, forja, fundición, mecanizado y laminado, todo ello con menores gastos energeticos.
Extrusión:
Esta técnica consiste en hacer pasar un disco o pastilla de aluminio por un hueco calibrado, con la ayuda de un punzón o embolo ajustando su geometría de manera progresiva como barras o tubos y perfiles.
Embutición:
La técnica consiste en la configuración de una forma plana para transformarla en un hueco con superficie no desarrollable mediante la acción combinada de un conjunto punzón-embutidor y matriz-embutidora.
Forja:
Consiste en el moldeo de un material a través de una compresión, hasta conseguir la forma deseada.
Fundición:
Este procedimiento se hace mediante diferentes técnicas, como la fundición en coquilla, en arena, o de forma inyectada, la colada o el material fundido es introducido en un molde. Tras su enfriamiento, adquiere la geometría final deseada.
Mecanizado:
En el mecanizado, la forma de la pieza es aportada mediante una herramienta de corte (fresa o cuchilla), la cual está fija o en movimiento respecto a las piezas, según el procedimiento de mecanizado empleado.
Laminación:
Técnica consistente en modificar la sección de una pieza, con fuerzas de compresión generadas al pasar el material por cilindros rotativos, que giran a igual velocidad tangencial.
De esta manera se obtienen laminas o chapas de diferentes espesores, que servirán como producto preformado para otras aplicaciones como las operaciones de estampación o embutición.
Generalmente, tras finalizar el proceso de laminación, las chapas son endurecidas mediante un proceso térmico, denominado termofraguado, donde las piezas son calentadas a una temperatura en torno a 200º C, durante 30 minutos. De esta manera, se mejora el limite elástico y la resistencia a la tracción.
COMPARATIVA ENTRE EL ACERO Y EL ALUMINIO:
Propiedades mecánicas :
| Peso Específico (gr/cm3) | ||
| Punto de Fusión (ºC) | ||
| Coeficiente de Dilatación Térmica Lineal (10-6ºC-1) | ||
| Resistividad Eléctrica (microhmios-cm2/cm) | ||
| Resistencia a Tracción (N/mm2) | ||
| Límite Elástico 0,2 (N/mm2) | ||
| Módulo de Elasticidad (N/mm2) |
El problema que se nos presenta a la hora de elegir entre acero o aluminio en la fabricación de la carrocería de un automóvil es, como en todo en esta vida , el intento de reducir costes. En primer lugar el aluminio parte con ventaja ya que es mas ligero frente al acero pero , con el tiempo se fue comprobando que el precio de todas aquellas alternativas al acero era muy superior a este por lo que el acero sigue siendo hoy día el elemento mas importante en construcción de carrocerías de automóviles.
Estoy por empezar mis estudios de ciclo formativo de soldadura y calderería a distancia, ya que quiero ser montador de tuberías y estructuras metálicas
ResponderEliminar
